水庫大壩GNSS位移監測儀：防止水庫大壩壩體因位移異常引發潰壩等事故【型號推薦：TH-WY1，物聯網一體化設備，云境天合支持定制服務】水庫大壩作為防洪、灌溉、發電等關鍵水利基礎設施，其結構穩定性直接關乎下游數百萬群眾的生命財產安全與區域生態平衡。傳統人工巡檢與低頻監測手段難以捕捉壩體毫米級微小形變，而水庫大壩GNSS位移監測儀通過集成北斗、GPS等多系統衛星定位技術，構建起全天候、高精度的三維位移監測網絡。該設備依托差分定位算法與抗多徑扼流圈天線，可實時追蹤壩體在水平、垂直方向上的位移變化，精準識別地基沉降、壩肩滑移、結構裂縫擴展等潛在風險。其毫米級監測精度與分鐘級采樣頻率，使監測人員能在壩體位移速率突增或形變方向異常時，第一時間獲取預警信息，為啟動應急預案、組織人員撤離、實施加固工程爭取關鍵時間窗口。通過與滲壓計、雨量計等設備數據融合，該系統還能構建多參數風險評估模型，全面提升水庫大壩安全管理的科學性與主動性。

一、產品簡介

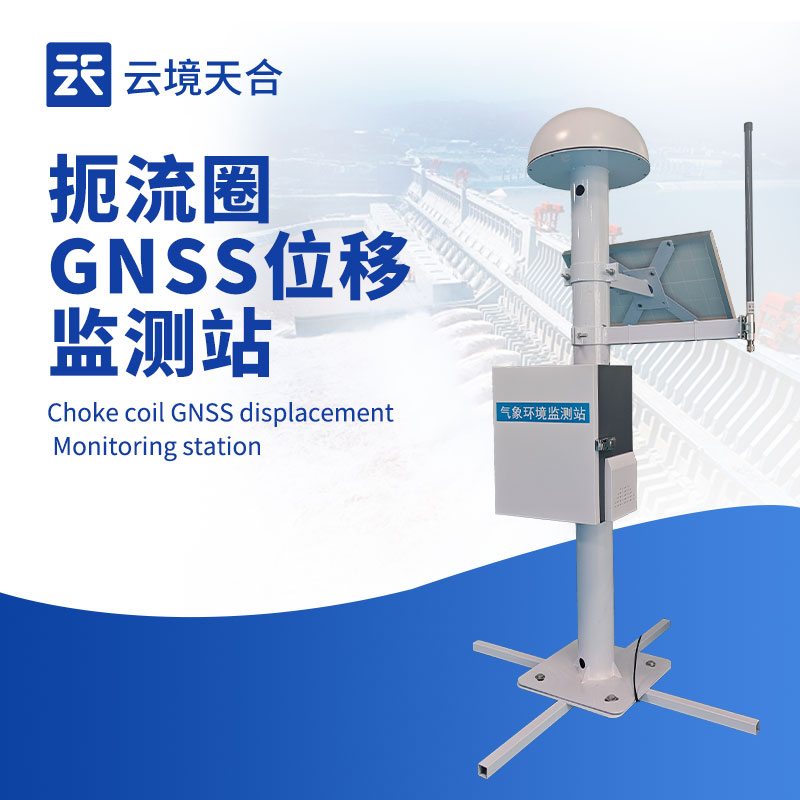

GNSS位移站是采用差分RTK技術實現的毫米級位移監測產品，可廣泛應用于大壩安全監測、橋梁健康檢測、滑坡預警等工程領域。該產品具備高精度、高穩定性及實時數據傳輸能力，能夠在各種復雜環境下準確監測目標物的微小位移變化。GNSS位移站操作簡單，安裝便捷，可遠程監控和數據分析，為工程安全提供有力保障。此外，其強大的數據處理能力和兼容性，使得該產品能夠輕松融入各類監測系統，實現數據的共享與融合，為工程安全監測提供全面、高效的解決方案。

二、產品參數

傳感器參數：

1.傳感器供電：DC10V-15V

2.傳感器功耗：0.25W

3.靜態精度（差分模式）：水平±（2.5mm+1ppm），垂直±（5mm+1ppm）

4.☆天線：扼流圈天線、磁性吸波材料，有效降低多徑效應

5.☆通信協議：Modbus-RTU，支持設備端離線解算位移量、位移的垂直與水平方向

6.支持RTCM3差分?jǐn)?shù)據

7.尺寸：直徑360mm高度163mm

8.工作環境：-40°C~+85°C，0%RH~95%RH（無凝露）

監測站參數：

9.測站供電：30W太陽能板，20AH電池

10.測站功耗：傳感器+LORA：0.6W傳感器+LORA+數據上傳：0.96W

11.☆支持獨立工作模式下（不依賴云平臺）位移報警、位移量輸出、位移角度輸出

12.支持4G、無線網橋、wifi、以太網等數據通訊傳輸

13.☆支持測站TCP、HTTP、UDP直傳客戶平臺

采集器參數：

14.☆支持現場RS485輸出ASCII數據格式

15.☆支持現場添加RS485Modbus-RTU環境傳感器

16.支持內置式4GFPC天線

云平臺參數：

17.☆支持平臺轉發支持TCP，HTTP

18.☆云平臺支持3D數據查看，直觀查看觀測點的位移方向與變化量

三、產品安裝

安裝要求：

1.無論基準站還是測量站周圍都不能有高大建筑物，如果無法避免也應遠離至少20米以上。

2.基準站與測量站之間的間距（基線距離）推薦小于500米，最大不超過2KM，并且盡量選擇同海拔安裝，距離過大會導致精度下降。

3.基準站與測量站之間盡量可視，如無法wan全可視也要避免存在高墻、建筑物等遮擋。

4.優先保證衛星天線在20米內是最高點。

5.安裝底座應牢固，避免因風導致的精度下降。

6.具體安裝事宜也可以聯系公司售后視頻指導。

注意事項：GNSS位移監測是利用北斗、GPS等定位衛星實現的高精度位移監測技術，其監測精度強烈依賴于基準站和監測站的相對關系及電磁環境，過長的基線距離會嚴重影響監測精度甚至數據無效（如：對于超過2KM甚至10KM的基線距離，由于電磁環境和地形的影響可能的位移精度會降低至10厘米級別，這對位移監測來說是無效的），因此，為保證測量精度，推薦的基線距離為500米以內。
